หน้าแปลนมาตรฐาน ANSI ใดที่เหมาะกับท่อของคุณ?

หน้าแปลนมาตรฐาน ANSI จัดให้มีวิธีการเชื่อมต่อทางกลหลักสำหรับระบบท่อแรงดันในโรงงานอุตสาหกรรมในอเมริกาเหนือ คู่มือนี้จะตรวจสอบพิกัดอุณหภูมิความดัน ประเภทหน้าสัมผัส และข้อกำหนดเฉพาะของวัสดุที่สำคัญสำหรับวิศวกรฝ่ายจัดซื้อและผู้ออกแบบท่อ

หน้าแปลนมาตรฐาน ANSI คืออะไรและมีวิวัฒนาการอย่างไร

สถาบันมาตรฐานแห่งชาติอเมริกัน (ANSI) เดิมเผยแพร่มาตรฐานมิติหน้าแปลน ซึ่งสมาคมวิศวกรเครื่องกลแห่งอเมริกา (ASME) ดูแลรักษาและปรับปรุงในเวลาต่อมา มาตรฐานที่ใช้งานในปัจจุบัน ได้แก่ ASME B16.5 สำหรับหน้าแปลนที่มีเส้นผ่านศูนย์กลางระบุสูงสุด 24 นิ้ว และ ASME B16.47 สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ถึง 60 นิ้ว

ระบบการจำแนกประเภทที่สำคัญ ได้แก่ :

• ระดับแรงดันที่กำหนด 150, 300, 600, 900, 1500 และ 2500 แสดงถึงพิกัดอุณหภูมิแรงดันไร้มิติ
• ประเภทของใบหน้า ได้แก่ หน้ายก (RF), หน้าแบน (FF) และข้อต่อแบบวงแหวน (RTJ)
• การกำหนดค่าเจาะที่ตรงกับตารางท่อสำหรับความเข้ากันได้ในการเชื่อม

Jiangyin Zhonghai Precision Machinery Co., Ltd. ดำเนินการในฐานะผู้ผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 โดยมีคุณสมบัติ PED, TUV และ TS โดยเชี่ยวชาญด้านหน้าแปลนและการตีขึ้นรูปที่มีความแม่นยำ บริษัทผลิตหน้าแปลนท่อ หน้าแปลนฟอร์จ หน้าแปลนกลึง และส่วนประกอบที่เกี่ยวข้องตามมาตรฐาน GB, ASME, ASTM, JIS, EN และ DIN ซึ่งรองรับการผลิตตามแบบที่ปรับแต่งได้อย่างเต็มที่ ช่วงการผลิตครอบคลุม 1/2 นิ้วถึง 60 นิ้ว น้ำหนักชิ้นเดียวสูงถึง 10 ตัน และขนาดสูงสุด 4 เมตร ความสามารถภายในบริษัทที่สมบูรณ์แบบ ได้แก่ การตีขึ้นรูป การทำความร้อน การกลึง CNC การเจาะ และสายการตรวจสอบที่จัดการทั้งการผลิตตามปริมาณและชิ้นส่วนเครื่องจักรที่ซับซ้อน

การวิเคราะห์ทางเทคนิคของข้อกำหนดที่สำคัญห้าประการ

1. การกำหนดค่าสลิปออนแรงดันต่ำ: หน้าแปลนมาตรฐาน ansi สลิปออน 150 ปอนด์

คลาส 150 แสดงถึงระดับแรงดันมาตรฐานต่ำสุด เหมาะสำหรับน้ำอุณหภูมิแวดล้อม ไอน้ำ และของเหลวในกระบวนการที่ไม่สำคัญ หน้าแปลนแบบสวมเลื่อนไปเหนือปลายท่อและเชื่อมฟิลเล็ตทั้งสองด้าน ทำให้การติดตั้งในพื้นที่แคบทำได้ง่ายขึ้น

พิกัดอุณหภูมิความดันสำหรับเหล็กกล้าคาร์บอนคลาส 150:

• แรงดันสูงสุด 285 psi ที่อุณหภูมิแวดล้อม (100°F)
• การลดแรงดันลงเหลือ 140 psi ที่ 400°F
• การลดแรงดันลงเหลือ 20 psi ที่ 750°F

การเปรียบเทียบต้นทุนการติดตั้ง:

หน้าแปลนมาตรฐาน ANSI สลิปออน 150 ปอนด์ การกำหนดค่าเหมาะสมกับระบบท่อสาธารณูปโภค ระบบ HVAC และสายการผลิตแรงดันต่ำ ซึ่งความเร็วในการติดตั้งมีมากกว่าข้อกำหนดด้านความต้านทานความล้า

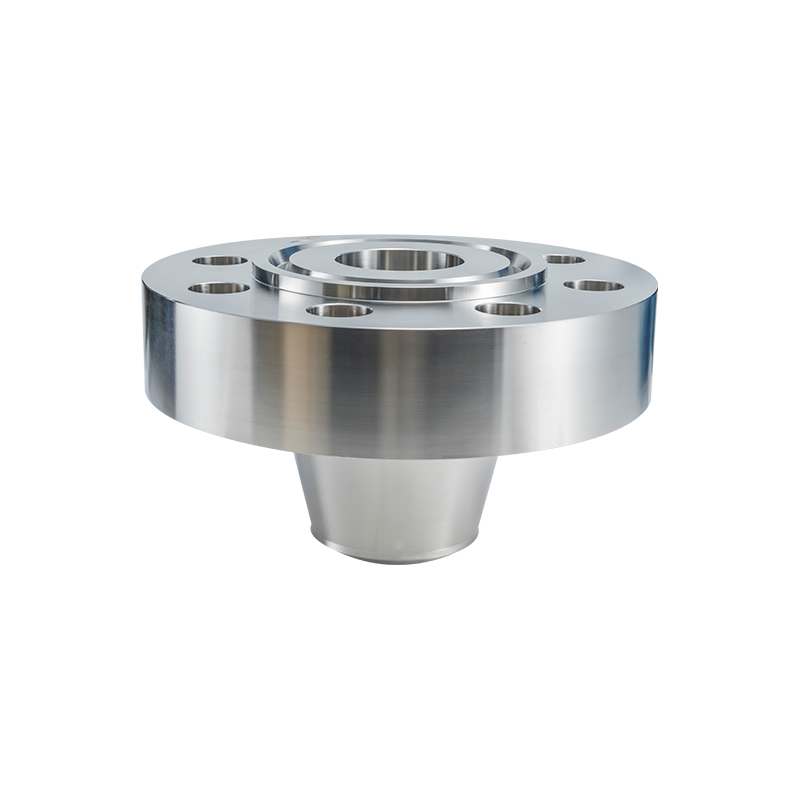

2. การออกแบบคอเชื่อมแรงดันสูง: ตารางการเชื่อมคอหน้าแปลนมาตรฐาน ansi 40

หน้าแปลนคอเชื่อมมีดุมเรียวที่เปลี่ยนความหนาของผนังท่อได้อย่างราบรื่น รูปทรงนี้กระจายความเค้นดัดงอและเสริมโครงสร้างที่จุดเชื่อมต่อวิกฤต

ขนาดท่อกำหนดการ 40 กำหนดความเข้ากันได้ของรู:

• ตาราง 2 นิ้ว 40: 60.3 มม. OD, ผนัง 3.91 มม., ID 52.5 มม.
• ตาราง 4 นิ้ว 40: 114.3 มม. OD, ผนัง 6.02 มม., ID 102.3 มม.
• ตาราง 40 นิ้ว 6 นิ้ว: OD 168.3 มม., ผนัง 7.11 มม., ID 154.1 มม.

การเปรียบเทียบประสิทธิภาพประเภทหน้าแปลน:

ที่ ตารางการเชื่อมคอหน้าแปลนมาตรฐาน ansi 40 การรวมกันแสดงถึงข้อกำหนดทั่วไปที่สุดสำหรับการวางท่อกระบวนการในโรงงานเคมีและโรงกลั่น โดยปรับสมดุลความจุแรงดันกับความพร้อมใช้ของวัสดุมาตรฐาน

3. การใช้งานการปิดและแยก: หน้าแปลนมาตรฐาน ansi ตาบอดยกหน้า

หน้าแปลนตาบอดยุติระบบท่อหรือแยกอุปกรณ์ระหว่างการบำรุงรักษา ใบหน้าที่ยกขึ้นให้พื้นผิวการปิดผนึกด้วยเครื่องจักรที่มีความแม่นยำสำหรับการบีบอัดปะเก็น

ข้อกำหนดการตกแต่งผิวหน้าประกอบด้วย:

• AARH 125-250 ไมโครนิ้ว (ความสูงความหยาบเฉลี่ยทางคณิตศาสตร์) สำหรับปะเก็นอโลหะ
• AARH ขนาด 63-125 ไมโครนิ้ว สำหรับปะเก็นแบบมีเกลียว
• AARH ขนาด 32-63 ไมโครนิ้ว สำหรับข้อต่อแบบวงแหวน

การเปรียบเทียบการทำงานของหน้าแปลนตาบอด:

หน้าแปลนมาตรฐาน ANSI บังหน้ายกขึ้น ข้อมูลจำเพาะจำเป็นต้องมีการตัดเฉือนหน้าตัดที่แม่นยำและการตรวจสอบความเข้ากันได้ของปะเก็น โครงสร้างที่แข็งแกร่งทนทานต่อแรงดันของระบบเต็มรูปแบบจากทั้งสองทิศทาง ทำให้สามารถแยกส่วนที่เชื่อถือได้สำหรับการบำรุงรักษาส่วนของทางเข้าเรือและท่อ

4. เกรดวัสดุเหล็กกล้าคาร์บอน: หน้าแปลนมาตรฐาน ansi เหล็กกล้าคาร์บอน a105

ASTM A105 ระบุส่วนประกอบท่อเหล็กคาร์บอนปลอมแปลงสำหรับการให้บริการที่อุณหภูมิแวดล้อมและอุณหภูมิสูง เกรดนี้มีอิทธิพลเหนือการใช้งานหน้าแปลนอุตสาหกรรมเนื่องจากความคุ้มค่าและความน่าเชื่อถือทางกล

ข้อกำหนดองค์ประกอบทางเคมี:

• คาร์บอนสูงสุด 0.35% สำหรับการเชื่อม
• แมงกานีส 0.60-1.05% เพื่อความแข็งแรง
• ซิลิคอน 0.10-0.35% สำหรับการดีออกซิเดชั่น
• ฟอสฟอรัสและซัลเฟอร์สูงสุดอย่างละ 0.040%

การเปรียบเทียบวิธีการผลิต:

หน้าแปลนมาตรฐาน ANSI เหล็กกล้าคาร์บอน a105 ข้อมูลจำเพาะจำเป็นต้องมีใบรับรองการทดสอบวัสดุที่ตรวจสอบการรักษาความร้อนและการทดสอบทางกล โครงสร้างปลอมแปลงช่วยลดความเสี่ยงที่มีรูพรุนภายในซึ่งเกิดจากส่วนประกอบแบบหล่อ ทำให้เกิดต้นทุนระดับพรีเมียมสำหรับบริการที่สำคัญ

5. การเชื่อมซ็อกเก็ตแรงดันสูง: ซ็อกเก็ตหน้าแปลนมาตรฐาน ansi เชื่อม 3000 psi

หน้าแปลนเชื่อมแบบซ็อกเก็ตรองรับท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า (โดยทั่วไปคือ 2 นิ้วและต่ำกว่า) ในการใช้งานที่มีแรงดันสูง รูเบ้ารับปลายท่อด้วยการเชื่อมฟิเลต์ที่ข้อต่อด้านนอก

ความเท่าเทียมกันของระดับความดัน:

• การเชื่อมซ็อกเก็ต 3000 psi สอดคล้องกับคลาส 600 ขึ้นไปโดยประมาณ
• การเชื่อมซ็อกเก็ต 6000 psi สอดคล้องกับคลาส 1500
• การเชื่อมซ็อกเก็ต 9000 psi สอดคล้องกับคลาส 2500

การเปรียบเทียบการเชื่อมต่อแบบเจาะขนาดเล็ก:

ที่ หน้าแปลนเชื่อมซ็อกเก็ตมาตรฐาน ansi 3000 psi ข้อมูลจำเพาะระบุถึงการเชื่อมต่อเครื่องมือ พอร์ตเก็บตัวอย่าง และสายการผลิตขนาดเล็กที่การเชื่อมต่อแบบเกลียวเสี่ยงต่อความล้มเหลวจากความเมื่อยล้าภายใต้แรงกดหรือการสั่นสะเทือนแบบวนรอบ

มาตรฐานคุณภาพการผลิตและการรับรอง

การปฏิบัติตามมาตรฐาน ISO 9001 และ PED

ระบบการจัดการคุณภาพช่วยให้มั่นใจได้ถึงการผลิตที่สม่ำเสมอผ่านขั้นตอนการปฏิบัติงานที่จัดทำเป็นเอกสาร:

• การตรวจสอบย้อนกลับวัสดุจากรายงานการทดสอบของโรงงานผ่านการตรวจสอบขั้นสุดท้าย
• บันทึกการรักษาความร้อนที่ตรวจสอบวงจรออสเทนไนซ์และการทำให้เป็นมาตรฐาน
• การตรวจสอบขนาดตามตารางพิกัดความเผื่อ ASME B16.5
• การทดสอบแรงดันที่แรงดันพิกัด 1.5 เท่าสำหรับการใช้งานที่สำคัญ

ความสามารถในการผลิตภายในองค์กร

Jiangyin Zhonghai Precision Machinery รักษาการบูรณาการการผลิตอย่างสมบูรณ์:

• การตีขึ้นรูปด้วยแรงกดสูงถึง 10,000 ตันสำหรับช่องว่างที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
• เตาบำบัดความร้อนต่อเนื่องพร้อมระบบควบคุมบรรยากาศ
• เครื่องกลึงแนวตั้ง CNC ขนาดเส้นผ่าศูนย์กลาง 4 เมตร
• ศูนย์เจาะดำเนินการรูปแบบรูโบลต์ด้วยพิกัดความเผื่อตำแหน่ง ±0.2 มม

มาตรฐานสากลและบริการปรับแต่ง

ความสามารถในการผลิตหลายมาตรฐาน

การผลิตแบบขนานตามมาตรฐานสากลรองรับข้อกำหนดของโครงการระดับโลก:

• มาตรฐาน GB สำหรับโครงการในจีน
• ASME/ASTM สำหรับตลาดอเมริกาเหนือและตะวันออกกลาง
• ข้อกำหนด JIS สำหรับลูกค้าชาวญี่ปุ่นและเอเชียตะวันออกเฉียงใต้
• มาตรฐาน EN/DIN สำหรับการปฏิบัติตามเขตเศรษฐกิจยุโรป

โซลูชันที่ไม่ได้มาตรฐานและออกแบบทางวิศวกรรม

การผลิตแบบเขียนแบบรองรับข้อกำหนดพิเศษ:

• หน้าแปลนปากพร้อมส่วนวิ่งมิเตอร์
• คอเชื่อมยาวสำหรับการเชื่อมต่อเปลือกภาชนะ
• หน้าแปลนขนาดกะทัดรัดช่วยลดน้ำหนักและภาระของโบลต์

คำถามที่พบบ่อย

หน้าแปลนคลาส 150 และคลาส 300 มีเส้นผ่านศูนย์กลางวงกลมโบลต์แตกต่างกันอย่างไร

สำหรับหน้าแปลนขนาด 6 นิ้ว คลาส 150 ระบุเส้นผ่านศูนย์กลางวงกลมโบลต์ 241.3 มม. พร้อมโบลต์ 8 ตัวที่มีเส้นผ่านศูนย์กลาง 22.2 มม. คลาส 300 ระบุวงกลมโบลต์ขนาด 269.9 มม. พร้อมด้วยโบลต์ 12 ตัวที่เส้นผ่านศูนย์กลาง 25.4 มม. วงกลมโบลต์ที่ใหญ่ขึ้นและจำนวนโบลต์ที่เพิ่มขึ้นรองรับความต้องการการบีบอัดปะเก็นที่สูงขึ้นสำหรับพิกัดความดันที่สูงขึ้น หน้าแปลนคลาส 150 ที่มีอยู่ไม่สามารถอัพเกรดเป็นคลาส 300 ได้โดยการเจาะรูเพิ่มเติม เนื่องจากมีเส้นผ่านศูนย์กลางและความหนาภายนอกไม่เพียงพอ

วัสดุ A105 และ A350 LF2 เปรียบเทียบกับการใช้งานที่อุณหภูมิต่ำได้อย่างไร

การทดสอบแรงกระแทกแบบ Charpy V-notch ตามมาตรฐาน ASTM A105 มีคุณสมบัติขั้นต่ำ -29°C ASTM A350 เกรด LF2 ระบุข้อกำหนดแรงกระแทกที่ -46°C หรือ -59°C ขึ้นอยู่กับคลาส เกรด LF2 มีราคาสูงกว่า 15-25% แต่ให้ความเหนียวที่จำเป็นสำหรับบริการในห้องเย็นและการสัมผัสกับสภาพอากาศทางตอนเหนือ A105 หน้าแปลนมาตรฐาน ansi เหล็กกล้าคาร์บอน a105 ข้อมูลจำเพาะมีความเสี่ยงต่อการแตกหักแบบเปราะต่ำกว่า -29°C

หน้าแปลนแบบสวมสามารถรับแรงดันสูงสุดได้อย่างปลอดภัยเท่าใด

หน้าแปลนสลิปออนคลาส 150 มีอัตราถึง 285 psi ที่อุณหภูมิแวดล้อม แต่มีปัจจัยความเข้มข้นของความเครียดสูงกว่าการออกแบบคอเชื่อมถึง 2.5 เท่า ขีดจำกัดการใช้งานจริงมักจะลดหน้าแปลนสลิปออนลงเหลือ 150-200 psi ในบริการแบบวน ที่ หน้าแปลนมาตรฐาน ansi สลิปออน 150 ปอนด์ การกำหนดค่าเหมาะกับการใช้งานแบบคงที่และไม่กระแทกเท่านั้น

ประสิทธิภาพการซีลข้อต่อแบบหน้ายกและแบบวงแหวนแตกต่างกันอย่างไร?

หน้าแปลนที่ยกขึ้นจะบีบอัดปะเก็นแบบแบนหรือแบบเกลียวให้ทั่วพื้นที่สัมผัสกว้าง ทนต่อการเปลี่ยนแปลงพื้นผิวในระดับปานกลาง ข้อต่อแบบวงแหวนจำเป็นต้องมีการกลึงร่องที่มีความแม่นยำ (± 0.05 มม.) และหน้าสัมผัสระหว่างโลหะกับโลหะ จึงเกิดการซีลผ่านการเสียรูปแบบพลาสติก การเชื่อมต่อ RTJ ทนทานต่อแรงดันเกิน 10,000 psi และอุณหภูมิสูงกว่า 500°C ในกรณีที่ปะเก็นทั่วไปใช้งานไม่ได้ การเชื่อมต่อแบบหน้ายกจะครอบงำระบบท่อทั่วไปเนื่องจากต้นทุนการตัดเฉือนที่ต่ำกว่าและความเรียบง่ายในการเปลี่ยนปะเก็น

ปริมาณการสั่งซื้อขั้นต่ำและนโยบายตัวอย่างคืออะไร?

หน้าแปลนแค็ตตาล็อกมาตรฐานรองรับคำสั่งซื้อจากชิ้นเดียวสำหรับความต้องการในการบำรุงรักษา การตีขึ้นรูปแบบกำหนดเองต้องใช้ปริมาณวัสดุขั้นต่ำ 500 กก. สำหรับการตรวจสอบย้อนกลับล็อตความร้อน หน้าแปลนตัวอย่างสำหรับการทดสอบคุณสมบัติจำเป็นต้องซื้อ รายงานขนาดและใบรับรองวัสดุมาพร้อมกับการส่งมอบมาตรฐานโดยไม่มีค่าใช้จ่ายเพิ่มเติม Jiangyin Zhonghai Precision Machinery รักษาสินค้าคงคลังในขนาดทั่วไปเพื่อการจัดส่งที่รวดเร็ว

บทสรุป

การเลือกให้เหมาะสม หน้าแปลนมาตรฐาน ANSI ต้องมีการวิเคราะห์สภาวะความดัน-อุณหภูมิ พลศาสตร์ของท่อ และสภาพแวดล้อมของวัสดุ ไม่ว่าจะระบุ. หน้าแปลนมาตรฐาน ansi สลิปออน 150 ปอนด์ เพื่อเศรษฐกิจ ตารางการเชื่อมคอหน้าแปลนมาตรฐาน ansi 40 เพื่อต้านทานความเหนื่อยล้า หน้าแปลนมาตรฐาน ansi ตาบอดยกหน้า เพื่อการแยกตัว หน้าแปลนมาตรฐาน ansi เหล็กกล้าคาร์บอน a105 เพื่อการบริการที่ได้มาตรฐานหรือ หน้าแปลนเชื่อมซ็อกเก็ตมาตรฐาน ansi 3000 psi สำหรับการเจาะขนาดเล็กที่มีแรงดันสูง ข้อมูลจำเพาะทางเทคนิคจะกำหนดความสมบูรณ์ของระบบ

Jiangyin Zhonghai Precision Machinery Co., Ltd. ให้บริการการผลิตแบบครบวงจรตั้งแต่การตีขึ้นรูปจนถึงการตรวจสอบขั้นสุดท้าย สนับสนุนอุตสาหกรรมพลังงานและกระบวนการทั่วโลกด้วยคุณภาพที่ได้รับการรับรองและความสามารถด้านมิติจนถึงเส้นผ่านศูนย์กลาง 4 เมตร

อ้างอิง

• American Society of Mechanical Engineers, ASME B16.5-2020, หน้าแปลนท่อและข้อต่อหน้าแปลน: NPS 1/2 ถึงมาตรฐาน NPS 24 เมตริก/นิ้ว
• American Society of Mechanical Engineers, ASME B16.47-2017, หน้าแปลนเหล็กเส้นผ่านศูนย์กลางขนาดใหญ่: NPS 26 ถึง NPS 60 เมตริก/นิ้วมาตรฐาน
• American Society for Testing and Materials, ASTM A105/A105M-21, ข้อกำหนดมาตรฐานสำหรับการตีขึ้นรูปเหล็กกล้าคาร์บอนสำหรับการใช้งานท่อ
• American Society for Testing and Materials, ASTM A350/A350M-18, ข้อกำหนดมาตรฐานสำหรับการตีขึ้นรูปเหล็กกล้าคาร์บอนและโลหะผสมต่ำ, ต้องการการทดสอบความเหนียวของรอยบากสำหรับส่วนประกอบท่อ
• คณะกรรมการมาตรฐานแห่งยุโรป, EN 1092-1:2018, หน้าแปลนและข้อต่อ - หน้าแปลนแบบวงกลมสำหรับท่อ วาล์ว ข้อต่อและอุปกรณ์เสริม กำหนด PN - ส่วนที่ 1: หน้าแปลนเหล็ก
• องค์การระหว่างประเทศเพื่อการมาตรฐาน, ISO 9001:2015, ระบบการจัดการคุณภาพ - ข้อกำหนด
