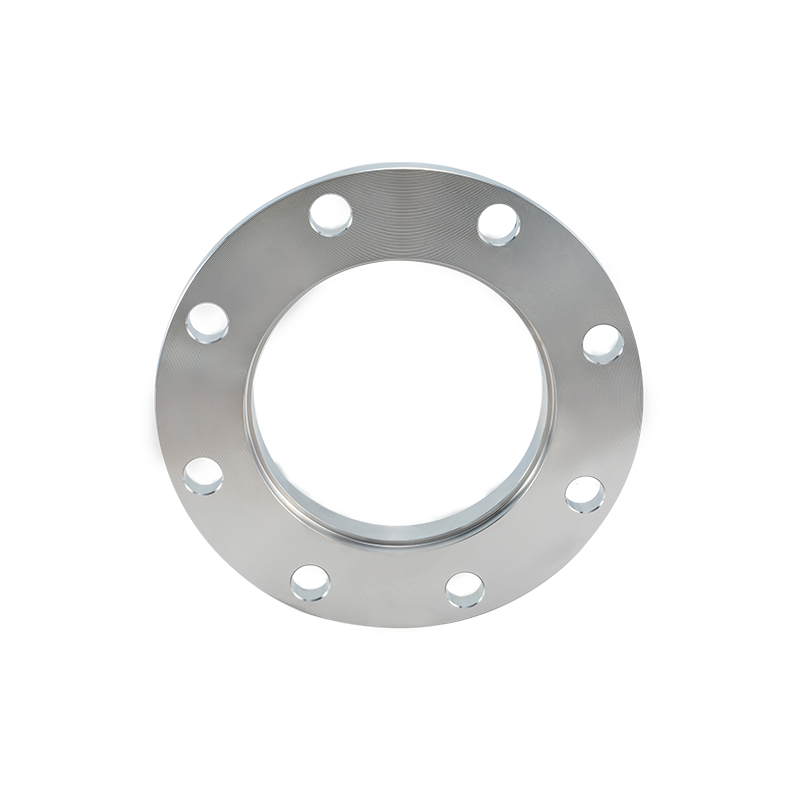

ทำความเข้าใจกับหน้าแปลนเหล็กคาร์บอน ASTM A105: จากข้อกำหนดไปจนถึงการใช้งานที่สำคัญ
ในโลกของระบบท่อและระบบแรงดันในอุตสาหกรรม ความน่าเชื่อถือของทุกการเชื่อมต่อเป็นสิ่งสำคัญยิ่ง ASTM A105 หน้าแปลนเหล็กคาร์บอน ถือเป็นองค์ประกอบพื้นฐานในการใช้งานนับไม่ถ้วน ตั้งแต่ท่อส่งน้ำมันและก๊าซไปจนถึงโรงไฟฟ้า บทความนี้เจาะลึกข้อกำหนดทางเทคนิค ความแตกต่างในการผลิต และเกณฑ์การคัดเลือกที่สำคัญสำหรับหน้าแปลน A105 โดยให้คำแนะนำที่ครอบคลุมสำหรับวิศวกร ผู้เชี่ยวชาญด้านการจัดซื้อ และผู้มีส่วนได้ส่วนเสียในอุตสาหกรรม เราจะสำรวจว่าทำไมการผลิตที่มีความแม่นยำ ดังตัวอย่างจากผู้ผลิตที่ได้รับการรับรอง เช่น Jiangyin Zhonghai Precision Machinery Co., Ltd. ไม่เพียงแต่เพิ่มมูลค่าเท่านั้น แต่ยังจำเป็นต่อความปลอดภัยและประสิทธิภาพอีกด้วย
1. มาตรฐาน A105: คุณสมบัติของวัสดุและมูลค่าของการตีขึ้นรูปแบบรวม
มาตรฐาน ASTM A105 ระบุข้อกำหนดสำหรับการตีขึ้นรูปเหล็กกล้าคาร์บอนสำหรับส่วนประกอบท่อในการให้บริการที่อุณหภูมิแวดล้อมและอุณหภูมิสูงกว่า การนำไปใช้อย่างกว้างขวางนั้นเนื่องมาจากชุดคุณสมบัติทางกลที่มีความสมดุลซึ่งเหมาะสำหรับสภาวะความดันและอุณหภูมิที่หลากหลาย มาตรฐานนี้กำหนดองค์ประกอบทางเคมีเฉพาะและเกณฑ์มาตรฐานประสิทธิภาพทางกล
| คุณสมบัติที่สำคัญ | ความต้องการ/มูลค่าโดยทั่วไป | ความสำคัญในการสมัคร |
| องค์ประกอบทางเคมี (สูงสุด%) | C: 0.35, Mn: 0.60-1.05, P: 0.035, S: 0.040 | รับประกันความสามารถในการเชื่อม ความแข็งแรง และความต้านทานต่อการแยกตัว |
| ความต้านแรงดึง | นาที 70 ksi (485 MPa) | กำหนดความสามารถในการรับน้ำหนักของหน้าแปลนภายใต้ความกดดัน |
| ความแข็งแรงของผลผลิต | นาที 36 ksi (250 MPa) | บ่งชี้จุดความเครียดที่เริ่มต้นการเสียรูปถาวร |
| ความแข็ง | สูงสุด 187 ฮบ | ส่งผลต่อความสามารถในการแปรรูปและความต้านทานต่อการเสียรูปของพื้นผิว |
อย่างไรก็ตาม การปฏิบัติตามมาตรฐานบนกระดาษเป็นเพียงก้าวแรกเท่านั้น ประสิทธิภาพที่แท้จริงของหน้าแปลน A105 ได้รับการปลดล็อคผ่านกระบวนการผลิต การตีขึ้นรูปแบบผสมผสานซึ่งปฏิบัติโดยผู้ผลิตที่มีการควบคุมการตีขึ้นรูปและการบำบัดความร้อนภายในบริษัทอย่างสมบูรณ์ถือเป็นสิ่งสำคัญ กระบวนการนี้:
- ขจัดช่องว่างภายในและความพรุนที่อาจเกิดขึ้นในทางเลือกอื่นในการหล่อ
- ปรับปรุงโครงสร้างเกรนของเหล็ก นำไปสู่ความทนทานต่อแรงกระแทกที่เหนือกว่า โดยเฉพาะอย่างยิ่งที่สำคัญสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำหรือมีแรงกระแทกสูง
- ให้โครงสร้างวัสดุที่เป็นเนื้อเดียวกันและเชื่อถือได้มากขึ้น ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอทั่วทั้งส่วนประกอบ
2. การหล่อและการหล่อ: ตัวเลือกที่สำคัญสำหรับระบบแรงดันสูง
เมื่อระบุหน้าแปลนสำหรับการบริการที่สำคัญ ทางเลือกระหว่างการหล่อและการหล่อถือเป็นการตัดสินใจด้านความปลอดภัยขั้นพื้นฐานและทางวิศวกรรม หน้าแปลน A105 ปลอมแปลงมีข้อได้เปรียบที่แตกต่างและไม่สามารถต่อรองได้ในการใช้งานที่มีความต้องการสูง
| ปัจจัยการเปรียบเทียบ | หน้าแปลน A105 ปลอมแปลง | หน้าแปลนหล่อ (เช่น ASTM A216) |
| ความสมบูรณ์ภายใน | สูง; เมล็ดพืชหนาแน่นและไหลสม่ำเสมอโดยไม่มีโพรงภายใน | ศักยภาพในการเกิดโพรงหดตัว การรวมตัวของทราย หรือมีรูพรุน |
| ความแข็งแรงทางกล | แรงดึงและความแข็งแรงของผลผลิตที่สูงขึ้น อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีขึ้น | โดยทั่วไปความแข็งแรงทางกลจะต่ำกว่าเมื่อเทียบกับการตีขึ้นรูป |
| แรงกระแทก | ยอดเยี่ยม; สามารถทนต่อแรงกดฉับพลันและอุณหภูมิที่ต่ำกว่าได้ | ทนต่อแรงกระแทกต่ำ มีแนวโน้มที่จะแตกหักง่ายมากขึ้น |
| ความสม่ำเสมอของมิติ | เหนือกว่า โดยเฉพาะอย่างยิ่งสำหรับรูปทรงที่ซับซ้อนและพื้นผิวการซีลที่แม่นยำ | อาจได้รับผลกระทบจากการเคลื่อนตัวของแม่พิมพ์หรือการบิดงอระหว่างการทำความเย็น |
สำหรับระบบแรงดันที่ทำงานที่คลาส 600 ขึ้นไป หรือในการให้บริการแบบวน (การสวิงแรงดันบ่อยครั้ง) หน้าแปลนฟอร์จแทบจะเรียกได้ว่าเป็นสากล กระบวนการตีขึ้นรูปจะจัดแนวการไหลของเกรนของเหล็กให้สอดคล้องกับรูปร่างของหน้าแปลน โดยมีรูปร่างรอบรูเจาะและรูโบลต์ ซึ่งช่วยเพิ่มความต้านทานต่อความเมื่อยล้าและความสมบูรณ์ของโครงสร้างโดยรวมได้อย่างมาก
3. การตัดเฉือนที่แม่นยำและการปรับแต่งสำหรับโครงการขนาดใหญ่
ความสามารถในการผลิตหน้าแปลนเกินขนาดแค็ตตาล็อกมาตรฐานคือสิ่งที่แยกผู้ผลิตเฉพาะทางออกจากกัน โครงการที่มีโครงสร้างพื้นฐานขนาดใหญ่ เช่น แท่นขุดเจาะนอกชายฝั่ง การขยายโรงกลั่น หรือท่อส่งไอน้ำหลักในโรงไฟฟ้า มักต้องการโซลูชันที่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะ
- การผลิตขนาดใหญ่ : ผู้ผลิตชั้นนำมีกำลังการผลิตและความเชี่ยวชาญในการผลิตหน้าแปลนเดี่ยวที่มีเส้นผ่านศูนย์กลางสูงสุด 4 เมตร และน้ำหนักต่อหน่วย 10 ตัน สิ่งนี้ไม่เพียงต้องการอุปกรณ์ขนาดใหญ่เท่านั้น แต่ยังต้องมีการควบคุมกระบวนการที่ซับซ้อนเพื่อให้แน่ใจว่าชิ้นงานขนาดใหญ่ดังกล่าวจะได้รับความร้อน การตี และความเย็นที่สม่ำเสมอ
- เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ : เพื่อให้หน้าแปลนปิดผนึกได้อย่างสมบูรณ์ ต้องตัดเฉือนส่วนหน้า (RF, FF, RTJ) เพื่อให้มีพิกัดความเผื่อที่แน่นอน เครื่องกลึง CNC ขั้นสูงรับประกันความเรียบ ผิวสำเร็จ (ค่า Ra) และการจัดตำแหน่งรูโบลต์ที่แม่นยำ (PCD และพิกัดความเผื่อตำแหน่ง) ความแม่นยำนี้เป็นสิ่งที่รับประกันว่าข้อต่อจะปราศจากการรั่วซึมเมื่อประกอบเข้ากับปะเก็นและอยู่ภายใต้แรงเค้นของสลักเกลียว
- บริการแบบครบวงจร : ผู้ผลิตที่ให้บริการครบวงจรมอบโซลูชันแบบครบวงจรตั้งแต่การตรวจสอบทางเทคนิคเกี่ยวกับแบบของลูกค้าและการพัฒนาแม่พิมพ์/เครื่องมือ ไปจนถึงการตัดเฉือนขั้นสุดท้าย การทดสอบแบบไม่ทำลาย (NDT) และการรับรอง วิธีการแบบผสมผสานนี้ช่วยลดความเสี่ยงของโครงการและทำให้มั่นใจว่าส่วนประกอบสุดท้ายจะตรงตามความต้องการในการใช้งานที่แน่นอน
4. ความสำคัญของการรับรองระดับโลก: PED, TUV และอื่นๆ
การรับรองเป็นภาษาแห่งความไว้วางใจและการปฏิบัติตามกฎระเบียบในตลาดอุตสาหกรรมโลก สิ่งเหล่านี้ไม่ได้เป็นเพียงแผ่นโลหะบนผนังเท่านั้น แต่ยังเป็นหลักฐานยืนยันระบบการจัดการคุณภาพและความสามารถในการผลิตอีกด้วย
- ISO9001 : บรรทัดฐานสำหรับกระบวนการจัดการคุณภาพอย่างเป็นระบบ ครอบคลุมทุกอย่างตั้งแต่การซื้อวัตถุดิบไปจนถึงการตรวจสอบขั้นสุดท้าย
- PED (คำสั่งเกี่ยวกับอุปกรณ์ความดัน) 2014/68/EU : นี่เป็นข้อกำหนดทางกฎหมายบังคับสำหรับการขายอุปกรณ์แรงดันในสหภาพยุโรป โดยครอบคลุมถึงการออกแบบ การผลิต และการประเมินความสอดคล้อง เพื่อให้มั่นใจในความปลอดภัยของอุปกรณ์
- การรับรอง TUV/TS : สิ่งเหล่านี้มักเป็นใบรับรองเฉพาะของลูกค้าหรือโครงการ ผู้ตรวจสอบของ TUV (Technischer Überwachungsverein) อาจพบเห็นการผลิตหรือการทดสอบที่เฉพาะเจาะจง ในขณะที่ TS (ใบอนุญาตการผลิตอุปกรณ์พิเศษ) มีความสำคัญอย่างยิ่งสำหรับตลาดเช่นจีน การถือครองข้อมูลรับรองเหล่านี้แสดงให้เห็นถึงความสามารถของผู้ผลิตในการปฏิบัติตามการตรวจสอบจากบุคคลที่สามและตามกฎระเบียบที่เข้มงวดที่สุด
สำหรับผู้ใช้ การระบุหน้าแปลนจากผู้ผลิตที่มีใบรับรองเหล่านี้จะช่วยลดความเสี่ยง รับรองการปฏิบัติตามกฎระเบียบสำหรับทั้งโรงงาน และลดความซับซ้อนของกระบวนการตรวจสอบการจัดซื้อจัดจ้าง
คำถามที่พบบ่อย
อะไรคือความแตกต่างที่สำคัญระหว่างหน้าแปลน ASTM A105 และ ASTM A350 LF2?
ความแตกต่างหลักอยู่ที่อุณหภูมิการใช้งานที่ต้องการ ASTM A105 เป็นวัสดุตีขึ้นรูปเหล็กกล้าคาร์บอนมาตรฐานสำหรับการให้บริการที่อุณหภูมิแวดล้อมและสูงกว่า (สูงถึงประมาณ 425°C-475°C ขึ้นอยู่กับแรงดัน) ASTM A350 LF2 เป็นข้อกำหนดการตีเหล็กคาร์บอนที่จำเป็นสำหรับ บริการอุณหภูมิต่ำ ออกแบบมาเพื่อรักษาความทนทานต่อแรงกระแทกได้ถึง -46°C แม้ว่าความแข็งแรงของอุณหภูมิห้องอาจใกล้เคียงกัน LF2 ก็มีข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับองค์ประกอบทางเคมี (เช่น การควบคุมเกรนที่ละเอียดกว่า) และการทดสอบแรงกระแทกภาคบังคับ สำหรับการใช้งานแบบไครโอเจนิกส์ โรงงาน LNG หรือท่อกลางแจ้งในสภาพอากาศหนาวเย็น A350 LF2 เป็นข้อกำหนดที่ถูกต้อง ไม่ใช่ A105
หน้าแปลน A105 สามารถใช้ในการให้บริการที่มีรสเปรี้ยว (สภาพแวดล้อม H2S) ได้หรือไม่
โดยทั่วไปแล้ว ไม่แนะนำให้ใช้ ASTM A105 "ตามที่เป็น" สำหรับบริการที่มีรสเปรี้ยว ตามที่กำหนดโดย NACE MR0175/ISO 15156 สภาพแวดล้อมที่มีกรดซึ่งมีไฮโดรเจนซัลไฟด์สามารถทำให้เกิดการแตกร้าวจากความเครียดซัลไฟด์ (SSC) ในเหล็กกล้าคาร์บอนมาตรฐาน สำหรับการใช้งานดังกล่าว จำเป็นต้องมีมาตรการเฉพาะ สิ่งเหล่านี้อาจรวมถึง:
- การควบคุมความแข็ง: หน้าแปลนจะต้องได้รับความร้อนและตรวจสอบว่ามีความแข็งต่ำกว่า 22 HRC (237 HB) ตลอด
- การรักษาความร้อนแบบพิเศษ: การทำให้เป็นมาตรฐานหรือการทำให้เป็นมาตรฐานและการแบ่งเบาบรรเทาเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าโครงสร้างจุลภาคที่อ่อนนุ่มและสม่ำเสมอสามารถทนต่อการแตกร้าว
- เอกสารประกอบ: รายงานการทดสอบวัสดุ (MTR) ต้องยืนยันการปฏิบัติตามข้อกำหนด NACE MR0175 อย่างชัดเจน ปรึกษากับผู้ผลิตหน้าแปลนเสมอและระบุข้อกำหนดของ NACE อย่างชัดเจน
เหตุใดการจัดแนวรูโบลต์ (PCD) จึงสำคัญมากบนหน้าแปลน
เส้นผ่านศูนย์กลางของวงกลมพิทช์ (PCD) คือเส้นผ่านศูนย์กลางของวงกลมที่ผ่านศูนย์กลางของรูโบลต์ทั้งหมด ความแม่นยำของมันมีความสำคัญอย่างยิ่งด้วยเหตุผลหลายประการ:
- ฟิตอัพ : แม้แต่ข้อผิดพลาดเล็กๆ น้อยๆ ใน PCD ก็อาจทำให้ไม่สามารถจัดตำแหน่งและใส่สลักเกลียวผ่านหน้าแปลนระหว่างการติดตั้งได้ ทำให้เกิดการทำงานซ้ำในสนามจำนวนมาก
- การกระจายโหลด : PCD ที่แม่นยำช่วยให้แน่ใจว่าเมื่อขันโบลต์ให้แน่น โหลดแรงอัดบนปะเก็นจะกระจายเท่า ๆ กันทั่วหน้าซีล โหลดที่ไม่สม่ำเสมออาจทำให้ปะเก็นเสียหายและรั่วได้
- ความเข้มข้นของความเครียด : การวางตำแหน่งรูที่ไม่ถูกต้องอาจทำให้เกิดความเค้นที่ไม่สม่ำเสมอในตัวหน้าแปลนและโบลต์ ซึ่งอาจนำไปสู่ความล้มเหลวของความล้าก่อนเวลาอันควรภายใต้แรงดันแบบวน การเจาะ CNC อย่างแม่นยำโดยผู้ผลิตที่ผ่านการรับรองถือเป็นสิ่งสำคัญในการคงพิกัดความเผื่อ PCD ไว้อย่างเข้มงวด
เมื่อใดที่ฉันควรพิจารณาหน้าแปลนฟอร์จแบบกำหนดเองมากกว่าหน้าแปลนมาตรฐาน
คุณควรพิจารณาหน้าแปลนปลอมแปลงแบบกำหนดเองในสถานการณ์ต่อไปนี้ ซึ่งโซลูชันที่มีจำหน่ายทั่วไปมีไม่เพียงพอ:
- ขนาดหรือระดับความดันที่ไม่ได้มาตรฐาน : การออกแบบของคุณต้องการเส้นผ่านศูนย์กลาง ความหนา หรือระดับความดัน (เช่น คลาสพิเศษ 2500 หรือหน้าแปลนช่องระบายอากาศขนาดใหญ่ที่มีผนังบาง) ที่ไม่มีอยู่ในแค็ตตาล็อกมาตรฐาน ASME B16.5 หรือ B16.47
- ข้อกำหนดด้านวัสดุหรือกลไกเฉพาะ : การใช้งานต้องมีการปรับเปลี่ยนทางเคมีเล็กน้อยเพื่อเพิ่มความต้านทานการกัดกร่อนหรือการบำบัดความร้อนแบบพิเศษนอกเหนือจากการทำให้เป็นมาตรฐาน
- บูรณาการคุณสมบัติพิเศษ : หน้าแปลนจำเป็นต้องรวมคุณสมบัติเพิ่มเติม เช่น ส่วนคอที่ขยายออก หัวฉีดปลอมในตัว การติดเทปที่ผิดปกติ หรือตัวดึงเฉพาะที่ไม่ได้มาตรฐาน
- กำแพงหนาหรือการออกแบบขนาดใหญ่ : สำหรับการใช้งานที่ต้องการความแข็งแกร่งเป็นพิเศษหรือในกรณีที่หน้าแปลนเป็นส่วนประกอบโครงสร้างหลัก จำเป็นต้องมีการออกแบบแบบกำหนดเองที่ปรับให้เหมาะกับภาระเฉพาะเจาะจง
การเป็นพันธมิตรกับผู้ผลิตที่ได้รับการสนับสนุนด้านวิศวกรรมที่แข็งแกร่ง เช่น Jiangyin Zhonghai Precision Machinery ถือเป็นกุญแจสำคัญในการดำเนินโครงการแบบกำหนดเองดังกล่าวให้ประสบความสำเร็จ
